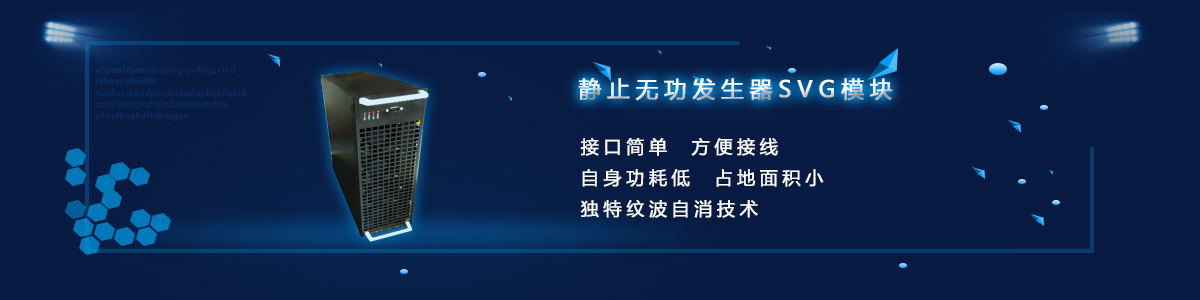

靜止無功發生器SVG模塊
產品描述
技術參數
MEC模塊產品介紹
新能動力電能質量綜合優化MEC模塊，具有快速動態無功補償，在極短時間內完成從額定容性無功到額定感性無功功率的相互轉換，可以勝任對沖擊性負荷的補償，不會出現過補或欠補等問題，且濾除各相高次諧波，有效控制電網電壓波動和閃變，抑制電網三相(電流)不平衡，阻尼電網諧振，適用于各種工況，是傳統無功補償設備所不能企及的。
MEC模塊與TSC+APF技術以及SVG+APF技術比較
| 產品 | 新能動力MEC模塊 | TSC+APF | 其他SVG+APF |
| 無功補償能力 | 從額定容性至額定感性范圍內無級調節，補償效果好 | 分級投切調節，存在過補和欠補的情況，補償效果較差 | 從額定容性至額定感性范圍內無級調節，補償效果好 |
| 補償容量 | 模塊標稱容量即為裝置的額定輸出容量，選型簡單 | 模塊實際輸出容量小于電容器的標稱容量，需要利用公式進行折算，選型相對復雜 | 模塊標稱容量即為裝置的額定輸出容量，選型簡單 |
| 全響應時間 | 全響應時間快，≤3ms | 全響應時間較長，≥30ms | 全響應時間快，≤3ms |
| 三相不平衡治理 | 三相交流電通過直流側連接，可以調配功率，三相不平衡治理能力強 | 無此功能 | 三相交流電通過直流側連接，可以調配功率，三相不平衡治理能力強 |
| 可靠性 | 模塊單元并聯，互為備份，故障單元不影響整機運行，可靠性高 | 自愈式電容器容值衰減后易與系統發生諧振，損壞系統中的設備，可靠性差 | 同一段母線上安裝兩套控制系統，之間可能存在干擾，可靠性低 |
| 環境適應能力 | 功率模塊密封，獨立風道，無需定期進行電路維護，大幅減少由灰塵導致的故障 | 所有部件均為敞開結構，運行容易受灰塵影響，出現故障 | 所有部件均為敞開結構，運行容易受灰塵影響，出現故障 |
| 使用壽命 | 采用進口的電力電子元器件IGBT，無易損件，設計使用壽命大于20年 | 自愈式電容器在使用過程中容值衰減較快，一般使用壽命為2~4年 | 采用進口的電力電子元器件IGBT，無易損件，設計使用壽命大于20年 |
| 安裝尺寸 | 模塊化設計，功率密度高，占地面積小 | 補償和濾波采用兩臺柜體安裝，占地面積大 | 補償和濾波采用兩臺柜體安裝，占地面積大 |
| 設備投資 | 無功和諧波治理容量矢量疊加，總的設備容量相對較低，設備總投資較低 | 無功和諧波治理容量算術相加，總的容量相對較大，設備投資較高 | 無功和諧波治理容量算術相加，總的容量相對較大，設備投資***高 |
??? MEC模塊的特點
● MEC模塊，單臺容量30~200kVA
● 接口簡單，方便接線，易并聯
● 同時補償無功、諧波、三相不平衡、晃電、電壓閃變
● 獨特紋波自消技術
● 集SVG、APF功能為一體，成本低
● 自身功耗低，占地面積小
● 獨立風道設計，免維護
|
規格型號 |
NPVMG04-25 |
NPVMG04-30 |
NPVMG04-40 |
NPVMG04-50 |
NPVMG04-60 |
NPVMG04-75 |
NPVMG04-100 |
NPVMG04-125 |
NPVMG04-150 |
||
|
額定電壓/VAC |
400 |
||||||||||
|
輸入線電壓范圍/VAC |
380±20% |
||||||||||
|
工作頻率/Hz |
50/60±10% |
||||||||||
|
額定容量/kvar |
±25 |
±30 |
±40 |
±50 |
±60 |
±75 |
±100 |
±125 |
±150 |
||
|
等效電容容量/kvar |
38 |
45 |
60 |
75 |
90 |
113 |
150 |
175 |
225 |
||
|
額定電流/A |
36 |
43 |
58 |
72 |
87 |
108 |
144 |
180 |
217 |
||
|
|
|||||||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
||||||||||
|
運行環境濕度 |
<95％，無凝露 |
||||||||||
|
冷卻方式 |
強迫風冷 |
||||||||||
|
防護等級 |
IP20 |
||||||||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
||||||||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
||||||||||
|
|
|||||||||||
|
規格型號 |
NPVMG07-75 |
NPVMG07-100 |
NPVMG07-125 |
NPVMG07-150 |
NPVMG07-175 |
NPVMG07-200 |
|
額定電壓/VAC |
690 |
|||||
|
輸入線電壓范圍/VAC |
660±20% |
|||||
|
工作頻率/Hz |
50/60±10% |
|||||
|
額定容量/kvar |
±75 |
±100 |
±125 |
±150 |
±175 |
±200 |
|
等效電容容量/kvar |
113 |
150 |
188 |
255 |
263 |
300 |
|
額定電流/A |
63 |
84 |
105 |
126 |
146 |
167 |
|
|
||||||
|
工作環境溫度 |
-30~+45℃（40℃以上需要降額使用） |
|||||
|
運行環境濕度 |
<95％，無凝露 |
|||||
|
冷卻方式 |
強迫風冷 |
|||||
|
防護等級 |
IP20 |
|||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
|||||
|
|
||||||
